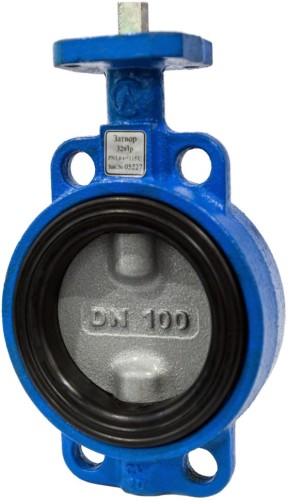

Затвор дисковый поворотный ЛМЗ под привод 32ч901р Ру16

ПРИМЕНЕНИЕ

Системы горячего и холодного водоснабжения,

канализации, пожаротушения, вентиляции и кондиционирования.

Рабочая среда: вода, воздух.

ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Может быть использован для регулирования потока среды. Установочное положение: любое.

Заменяемое седловое уплотнение.

Верхний фланец по ГОСТ Р 55510 (150 5211).

Герметичность затвора соответствует классу «А» по ГОСТ 9544.

РАБОЧИЕ УСЛОВИЯ

Максимальное рабочее давление: 1,6 МПа (DN50-150,300); 1,0 МПа (DN200,250). Максимальная температура рабочей среды: +115*С.

Температура окружающей среды: от -15 до +40*С.

СПЕЦИФИКАЦИЯ МАТЕРИАЛОВ

п/п Наименование Материал 1Корпус DN50-150: Серый чугун СЧ20 DN200-300: Высокопрочный чугун ВЧ50 2Диск DN50-150: Серый чугун СЧ20 DN200-300: Высокопрочный чугун ВЧ50 3 Манжета EPDM 4 Шпиндель Нержавеющая сталь 20Х13 5 Нижняя ось Нержавеющая сталь 20Х13 6 Штифт Сталь 40Х 7 Винт установочный Сталь 40Х 8 Кольцо Полипропилен

РАЗМЕРЫ

DN A B V C D D1 nхød Тип присоединения по ГОСТ 55510 (ISO 5211) øF øE øt s d1 Масса, кг 50 122 72 23 43 102 125 4х20 F07 95 70 18 14 9 3,4 80 138 90 23 46 133 160 8х20 F07 95 70 18 14 9 4 100 150 102 26 52 158 180 8х20 F07 90 70 18 14 9 5,4 150 180 131 26 56 212 240 8х24 F07 90 70 18 14 9 9,4 200 210 156 25 60 268 295 8х24 F10 125 102 22 17 10,5 14,3 250 266 191,5 26 68 330 350/355 12х26 F10 125 102 30 17 10,5 26 300 333 240 40 78 375 410 12х26 F10 125 102 30 22 10,5 37

НОРМЫ И СТАНДАРТЫ:

производство в соответсвии ГОСТ 13547;
строительная длина в соответствии EN 558-1 серия 20;
межфланцевый монтаж согласно ГОСТ 33259;
процедуры испытаний соответствуют ГОСТ 33257.

Тип затвора – затвор дисковый поворотный.
Затворы дисковые поворотные 32ч901р предназначены для установки в качестве запорного устройства на трубопроводах и могут быть использованы для регулирования потока рабочей среды.
Присоединение к трубопроводу – межфланцевое.
Установочное положение любое.
Вид управления – электропривод и другие исполнительные механизмы. Присоединение квадрат.
Рабочая среда – вода до 1150С.
Рабочая среда подается в любом направлении.
Герметичность затвора соответствует классу «А» по ГОСТ 9544.
Материал:
- диск – сталь 25Л ГОСТ 977;
- корпусных деталей – серый чугун СЧ 20 ГОСТ 1412;
- уплотнительных поверхностей – резина 51-1481 ТУ 38005204-84.

Полимерное покрытие всех металлических деталей обеспечивает надежную противокоррозионную защиту.
Климатическое исполнение – У2, УХЛ4 по ГОСТ 15150.
Затворы соответствуют требованиям ГОСТ 13547 и ТУ 3721-004-00324292-2003.
Полный средний срок службы не менее 5 лет.
