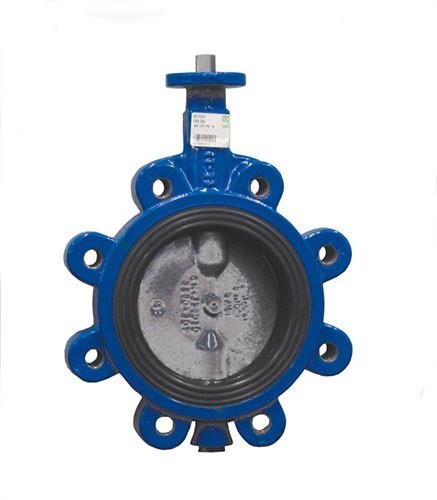

Затвор дисковый поворотный VAG CEREX 300-L

Поворотный затвор с мягким уплотнением, L-тип (с резьбовыми проушинами), фланцевое соединение, центричный диск. С заменяемой гуммированной манжетой на опорном кольце, с тройным уплотнением вала.

Применяется в камерах биопереработки, системах сточных вод, промышленности, сетях газоснабжения, газонасосных станциях и газохранилищах.
Рабочая среда: вода и нейтральные жидкости, очищенные сточные воды, технических жидкости с примесью нефтепродуктов, газ.
Максимальная скорость течения при положении «Открыто»: PN16 - 4 м/с, PN10 -3 м/с.

Соответствует российским стандартам: ГОСТ 54808-2011 «Нормы герметичности затворов», герметичность класса А.
ГОСТ Р 54432-2011 «Фланцы арматуры, соединительных частей».
ГОСТ 5762-2002 «Арматура трубопроводная промышленная. Общие технические условия».
Декларация соответствия требованиям ТР ТС «О безопасности машин и оборудования».
Экспертное заключение о соответствии продукции Единым санитарно-экологическим и гигиеническим требованиям к товарам.
Описание конструкции: Короткая строительная длина - значительная экономия места при монтаже.
Конструкция корпуса «Lug» - возможно использование в качестве конечной запорной арматуры.
Необслуживаемые полуоси диска.
Заменяемая манжета, интегрированная с фланцевым уплотнением.
Вакуумная геметичность до 1 торр.
С фланцем для установки редуктора по ISO 5211.
Основные материалы Корпус: высокопрочный чугун GGG40.
Диск: нержавеющая сталь 1.4408.
Оси диска: нержавеющая сталь 1.4021.
Манжета: EPDM (вода, техническая вода, очищенные стоки), NBR (для технической воды с примесью нефтепродуктов, очищенные стоки).
Защита корпуса от коррозии

Корпус внутри и снаружи, диск – порошковое эпоксидное покрытие, толщина слоя не менее 250 мкм.

Разновидности модели:

Версия с диском из высокопрочного чугуна GGG40 с эпоксидным покрытием.

Рабочие параметры

Как конечная арматура, максимальное давление в положении «закрыто»:

DN 50-300 — 16 бар;
DN 300-400 — 14 бар;
DN 450-600 — 10 бар.
Управление

Варианты управления: рычаг / редуктор и штурвал / электропривод.
Специальное исполнение: пневмопривод, модульная система управления с вынесением управляющих элементов за пределы места установки.
Для более детальной информации см. раздел «Комплекты управления».
